性能范圍

流量：Q=36-180m³/h

揚程：H=409-1056m   H=270-672m（ZDG型泵）

結構說明

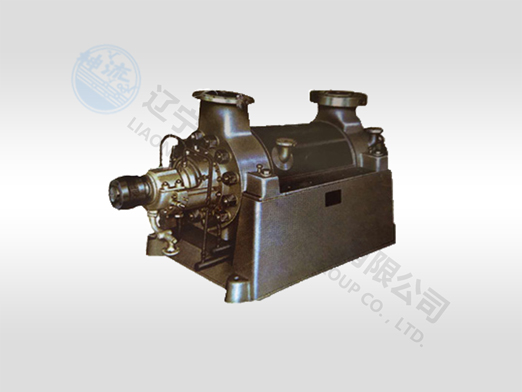

本型泵是單殼體節段式多級離心泵。其吸入口和吐出口均垂直向上。前段、中段和后段用穿杠聯接成一體，各段之間靜止結合面主要靠金屬面密封外，并沒有O型膠圈作為輔助密封。

軸封

本型泵軸封采用軟填料密封。DG45-80、DG85-80型泵也可采用機械密封。填料壓蓋、填料腔用冷卻水冷卻。

軸承和平衡裝置

泵轉子由泵軸兩端的滑動軸承來支承。該型泵的軸承用稀油潤滑，且用循環水冷卻。
轉子的軸向推力用平衡盤來平衡。在平衡室體和前段之間裝有回水管。
轉動：泵通過彈性聯軸器由電動機驅動。從傳動方向看，泵為順時針?lè)较蛐D(zhuǎn)。

前段、中段、后段
優質碳素鋼
導葉、葉輪、軸套
優質碳素鋼 (ZDG型泵鉻鋼）
葉輪（DG150-100）
不銹鋼（ZDG型泵鉻鋼）
葉輪檔套、密封環、導葉套
不銹鋼（ZDG型泵鉻鉬鋼）
平衡板、平衡盤、平衡套
不銹鋼（ZDG型泵鉻鉬鋼）
